HNB16 Eklemli Platform

Articulating Boom Lift

HNB16, eklemli bom yapısı ve 360° döner tablası sayesinde engellerin üzerinden ve arkasına erişim sağlar. 7.97 m yatay erişim, 7.88 m up-and-over yüksekliği ve 2WD AC sürüş sistemiyle cephe, çelik konstrüksiyon ve tesis bakım işleri için tasarlanmıştır; bakımsız jel akü grubuyla kapalı alanda emisyonsuz çalışır.

Çalışma Yük. Working Height: 16.00 m
Platform Yük. Platform Height: 14.00 m
Kapasite Lift Capacity: 230 kg
Ağırlık Weight: 6800 kg

HNB16 için teklif al +90 533 14 24 426

Teknik Veriler

Ölçüler ve performans

Dimensions & Performance

Tüm değerler HNB16 teknik broşüründen alınmıştır.

Ölçüler | Dimensions

Maksimum Çalışma Yüksekliği Max. Working Height: 16.00m
Maksimum Platform Yüksekliği Max. Platform Height: 14.00m
Yatay Erişim Max. Horizontal Outreach: 7.97m
Yatay Erişimdeki Yükseklik Max. Up and Over Clearance: 7.88m
(A) Uzunluk (Kapalı) (A) Length (Stowed): 6.16m
(B) Yükseklik (Kapalı) (B) Height (Stowed): 2.00m
(C) Genişlik (Kapalı) (C) Width (Stowed): 1.80m
(DxE) Platform Ölçüleri (DxE) Platform Dimensions: 1.53x0.76m
Aks Mesafesi Wheelbase: 1.90m
Yerden Yükseklik Ground Clearance: 0.18m

Performans | Performance

Maksimum Kişi Sayısı Max. Platform Occupancy: 2
Kaldırma Kapasitesi Lift Capacity: 230kg
Sürüş Hızı (Kapalı) Driving speed (Stowed): 5.0km/h
Sürüş Hızı (Açık) Driving speed (Raised): 0.8km/h
Tırmanma Eğimi Climbing Slope: 36%
Platform Dönüş Açısı (Sağ/Sol) Platform Rotation: 90°/90°
Döner Tabla Dönüş Açısı Turntable Rotation: 360°
Dönüş Yarıçapı (İç) Turning Radius (Inside): 2.00m
Dönüş Yarıçapı (Dış) Turning Radius (Outside): 3.60m
Kuyruk Salınımı Turntable Tailswing: 0.15m
Kontrol Sistemi Control System: Oransal / Proportional
Sürüş Modu Drive Mode: 2WDx2WS
Tekerlek Ölçüleri Tyres Spec/Type: 28x9-15 iz bırakmayan
Sürüş Sistemi Drive System: 2WD AC+2WS
Çalışma Eğimi (X/Y) Maximum Working Inclination Angle: 5°/5°

Ağırlık | Weight

Ağırlık Overall Weight: 6800kg

Güç | Power

Akü Battery: 8x6V, 420Ah (C20) Bakımsız Jel Akü
Akü Şarj Cihazı Charger: 48V/60A

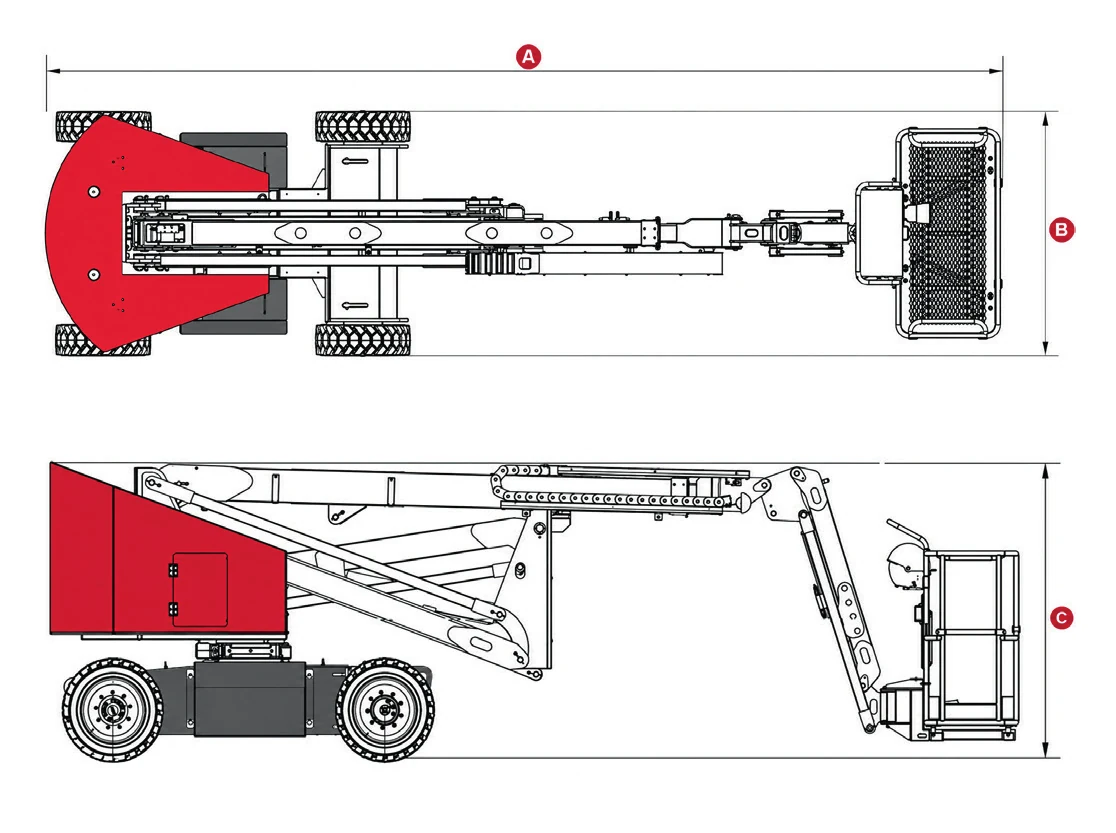

HNB16 ölçü şeması — Ölçü Şeması | Dimension Drawing

Standart Özellikler | Standard Features

Ayak pedalı Foot pedal switch
Acil durdurma Emergency stop
Acil durum indirme Emergency lowering
Aşırı yükleme koruması Overload protection
Eğim seviyesi koruması Tilt level protection
Hareket alarmı Motion alarm
Uyarıcı flaşör Flashing beacons
Platformda AC gücü AC power on platform
Tam yükseklikte sürüş Drive at full height
Çalışma saati göstergesi Hour meter
Otomatik fren sistemi Automatic braking system
Arıza teşhis sistemi Fault diagnosis system
Şarj cihazı koruması Charger protection
Oransal kontrol Proportional control
Kendinden yağlamalı rulman Self-lubrication bearing
Korna Horn

Opsiyonlar | Options

Platform çarpışma önleme sistemi Overhead anti-collision device
Platforma hava hattı Air line to platform
Platform LED çalışma lambası Platform LED work light
Özel renk seçeneği Customize color
